TP1002 5V4A应用方案
来源： 作者： 发布时间：2014-02-26 16:35 浏览量：2977
1、概述：
TP1002是一款高性能的AC/DC电源控制器，可驱动低成本1300系列NPN三极管，采用脉宽调制（PWM）和PFM自适应模式。芯片内置革新性低功耗、快启动结构，解决了目前大功率系统中上电启动慢的矛盾，同时内置各种使用故障和生产故障保护电路，可靠性极高。

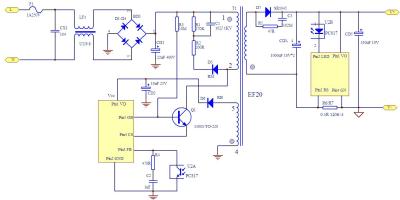

2、原理图：
3、性能参数
|
3.1 |
输入电压 |
100-264VAC |
|
3.2 |
频 率 |
50/60HZ |
|
3.3 |
空载输入功率 |
≤100mW |
|
3.4 |
输出电压范围 |
5VDC±2% |
|
3.5 |
额定输出电流范围 |
4A±5% |
|
3.6 |
额定输出功率 |
P=20W(max) |
|
3.7 |
功率因数 |
>0.5(220V输入，额定负载) |
|
3.8 |
总谐波失真 |
无要求 |
|
3.9 |
电源效率 |
η>77%（220V输入） |
|
3.10 |
噪 声 |
＜100mV |
|
3.11 |
过压保护 |
电源工作于CV模式 |
|
3.12 |
短路保护 |
有（取消短路，电源正常工作） |
|
3.13 |
启动延时 |
≤150mS(AC 230V输入） |
4、变压器规格
4.1 变压器骨架 EF20
4.2 线包制作工序
|
序号 |
始 脚 |
尾 脚 |
材 料 |
圈 数 |
绕 制 |
胶 带 |
|
S1 |
4 |
NC |
Φ0.12 |
|
均匀密绕1层 |
TAPE2层 |
|
N1 |
2 |
1 |
Φ0.25 |
120 |
均匀密绕3层 |
TAPE2层 |
|
N2 |
7 |
6 |
Φ0.4*2 |
10 |
均匀密绕1层 |
TAPE2层 |
|
N3 |
8 |
5 |
Φ0.4*2 |
10 |
均匀密绕1层 |
TAPE2层 |
|
N4 |
3 |
4 |
Φ0.25 |
11 |
均匀散绕1层 |
TAPE2层 |
4.3 电气性能：
4.3.1主电感量：LP2-1=1.6mH (100KHz 1V)；
4.3.2 漏电感量：LK2-1=100uH MAX (100KHz 1V)；
4.3.3 初级—次级 2.5KV、1.0Ma Max、5S。
4.3.4磁芯需用TDK，PC40或等同材质，真空浸漆。
